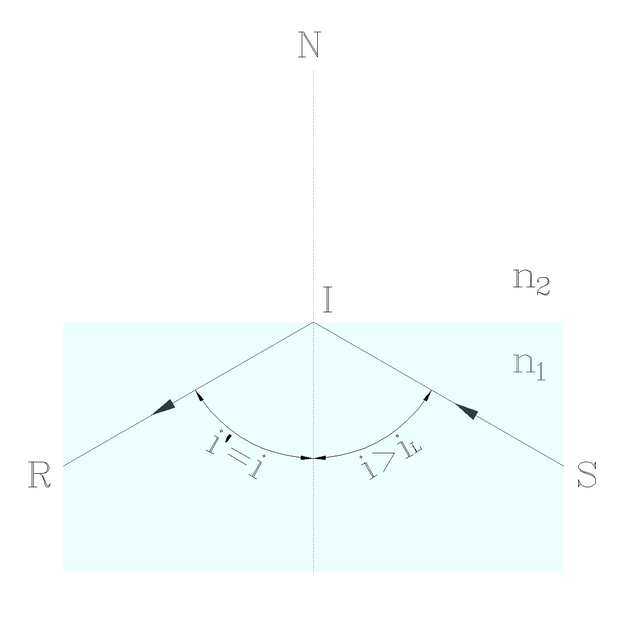

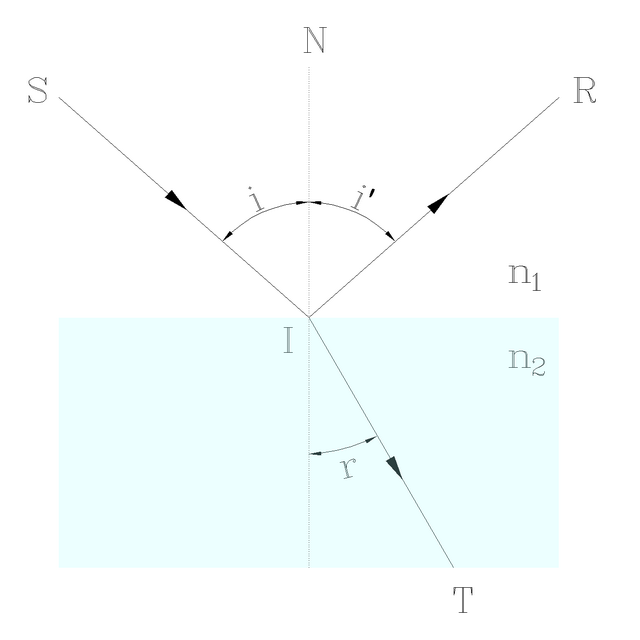

O rază de lumină, provenind de la o sursă S, ajunge la suprafața de separare plană dintre două medii optice cu indici de refracție diferiți, în punctul de incidență I. Au loc fenomenele de reflexie și refracție, în același timp:

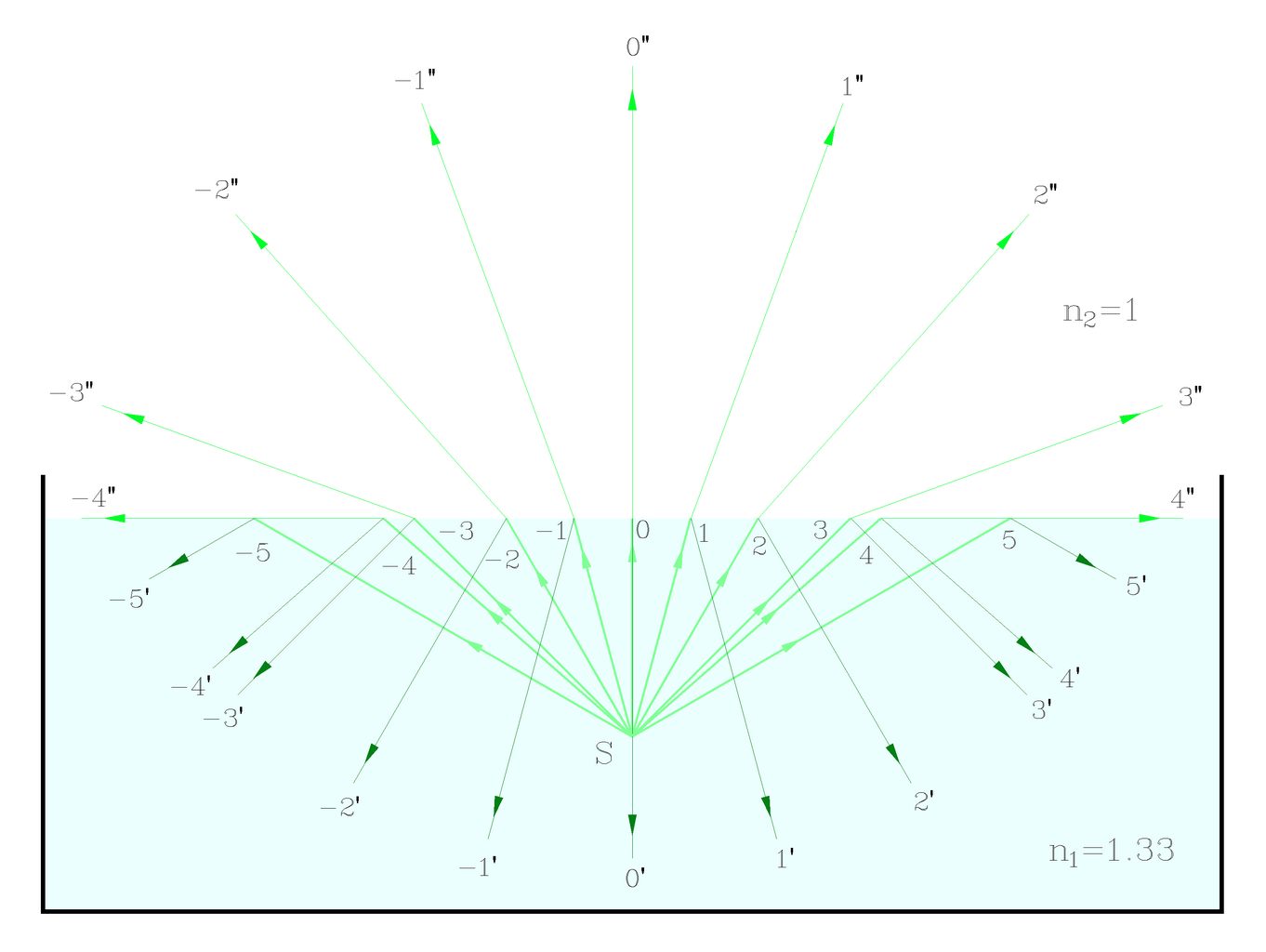

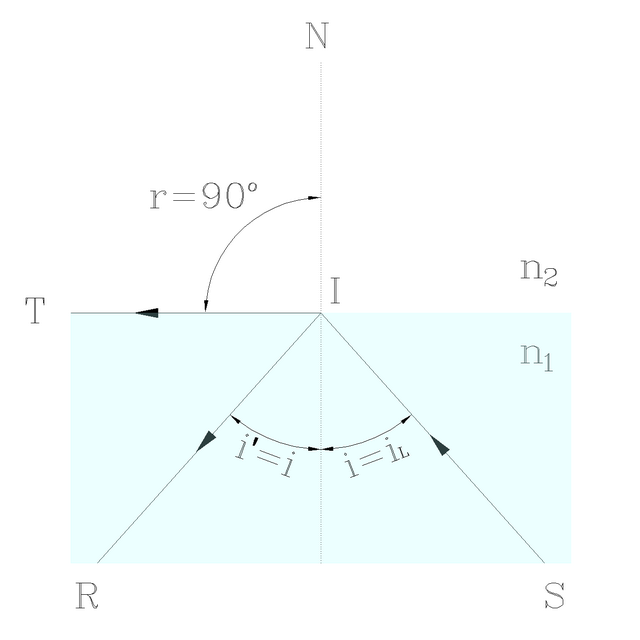

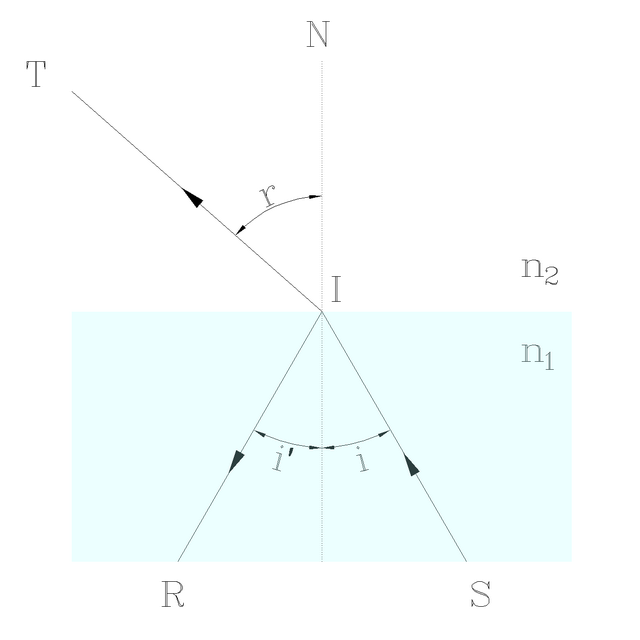

Exemplu: O sursă punctiformă de lumină S este pusă în apă. Se iau în considerare câteva raze și traseul lor:

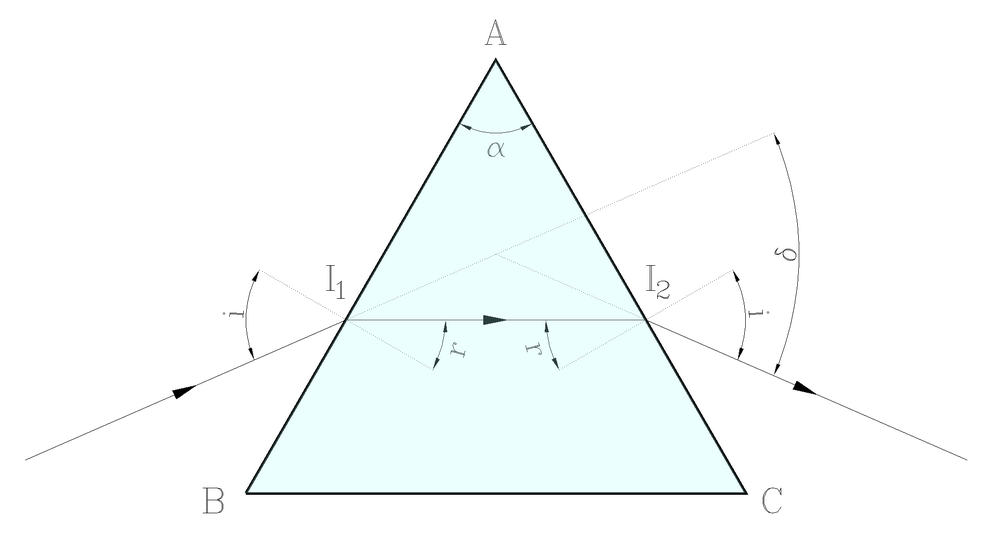

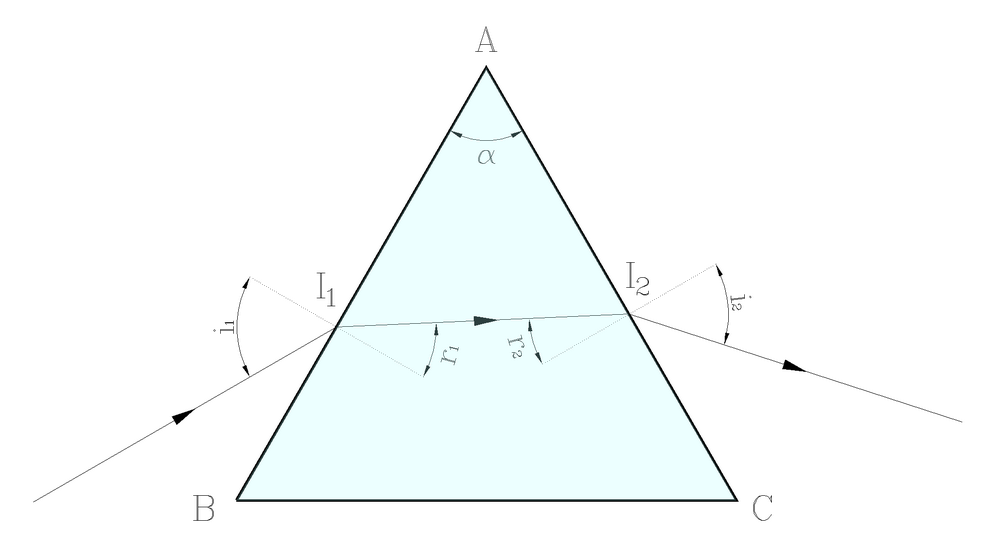

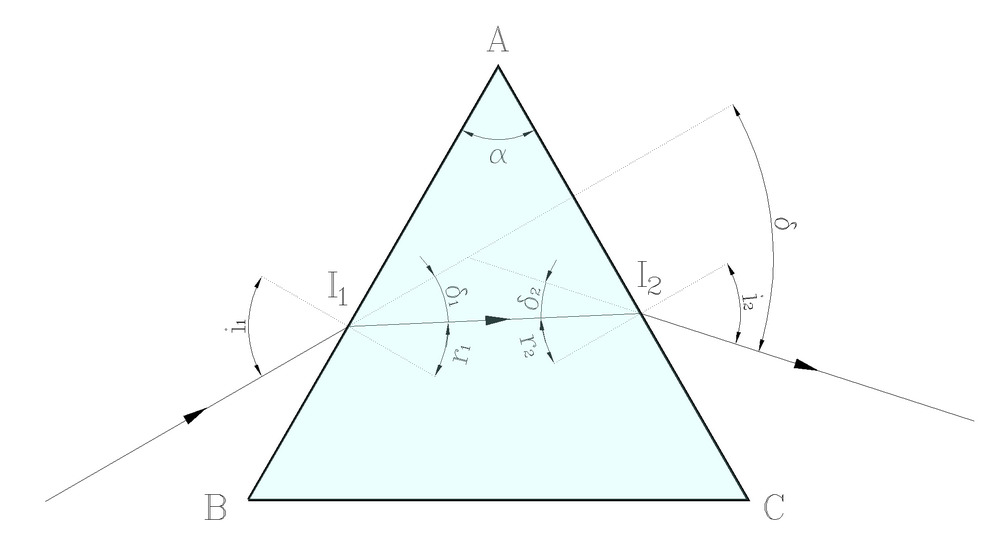

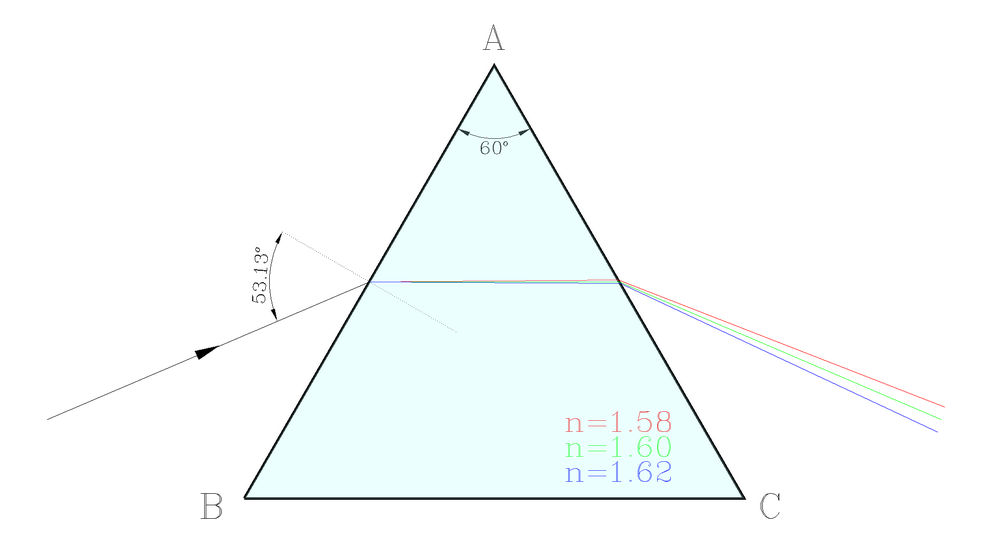

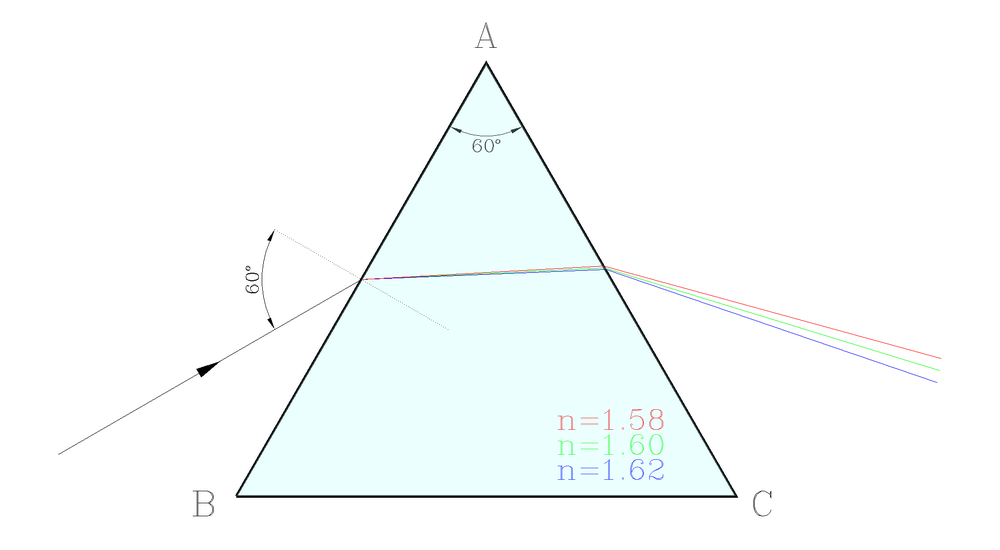

Acestea sunt componente optice folosite în principal pentru devierea razelor de lumină.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Acestea sunt componente optice care adună sau împrăștie razele de lumină.

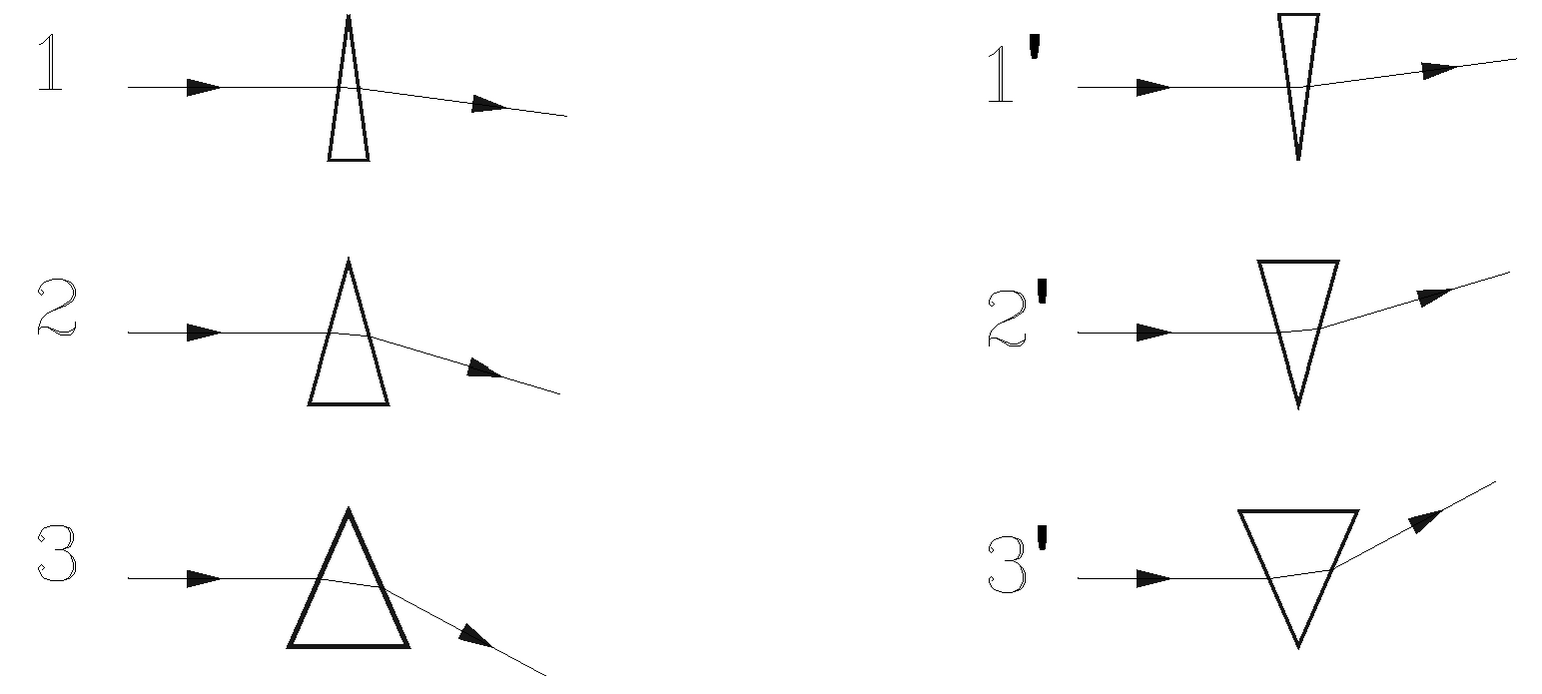

Comportamentul optic al lentilelor poate fi descris pe baza prismelor:

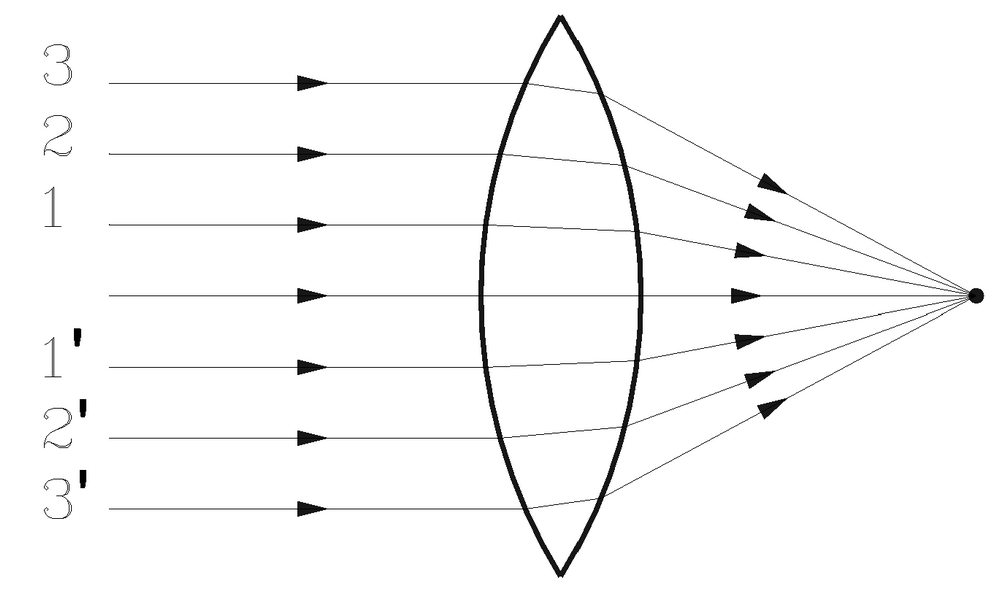

Astfel de lentile adună (focalizează) lumina într-un punct (focar):

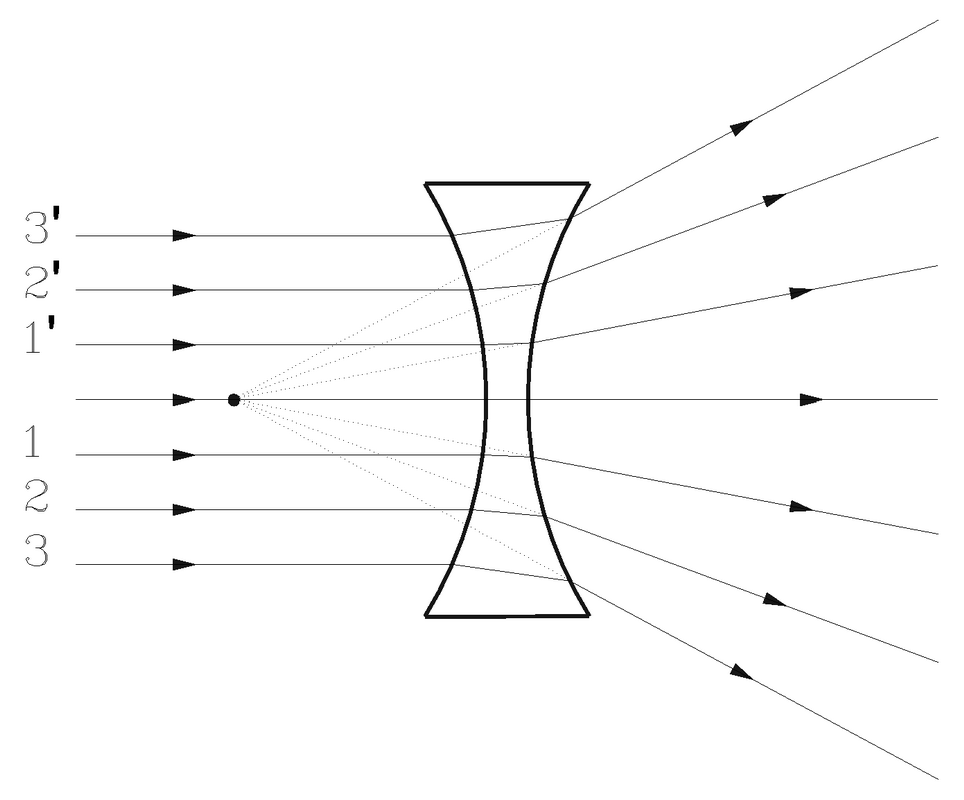

Astfel de lentile împrăștie razele de lumină, ca și cum acestea ar avea originea într-un punct (focar virtual):
O sursă punctiformă de lumină este situată cu 1m mai jos de mijlocul unui disc circular opac, cu diametrul de 0.5m, așezat orizontal. Tavanul încăperii se află cu 2m mai sus decât nivelul discului. Cât de mare ste umbra discului, formată pe tavanul încăperii?
O sursă punctiformă de lumină este situată la 1m deasupra mijlocului unei oglinzi plane, circulare, cu diametrul de 0.5m, așezată orizontal. Tavanul este cu 2m mai sus decât oglinda. Ce diametru are discul luminos format pe tavan?
O sursă de lumină extinsă, de forma unui disc circular cu diametrul de 10cm este situată la 1m distanță de un disc circular opac cu diametrul de 0.5m, care se află în fața unui perete la 2m distanță. Să se determine diametrul umbrei și diametrul penumbrei care apar pe perete.
O monedă a căzut pe fundul unui lac, la 2m adâncime. Un înotător caută moneda și se uită după ea puțin peste nivelul oglinzii apei. De la ce distanță (măsurată față de normala la suprafața apei din locul monezii) nu mai este vizibilă moneda?
O monedă se află pe fundul unui lac la hW=2m adâncime. Un observator vede moneda de la înălțimea hB=2m deasupra nivelului apei și distanța d=2m (față de normala din locul monedei).
Desenați razele care fac posibilă vederea monedei și determinați unghiurile corespunzătoare de incidență și de refracție.

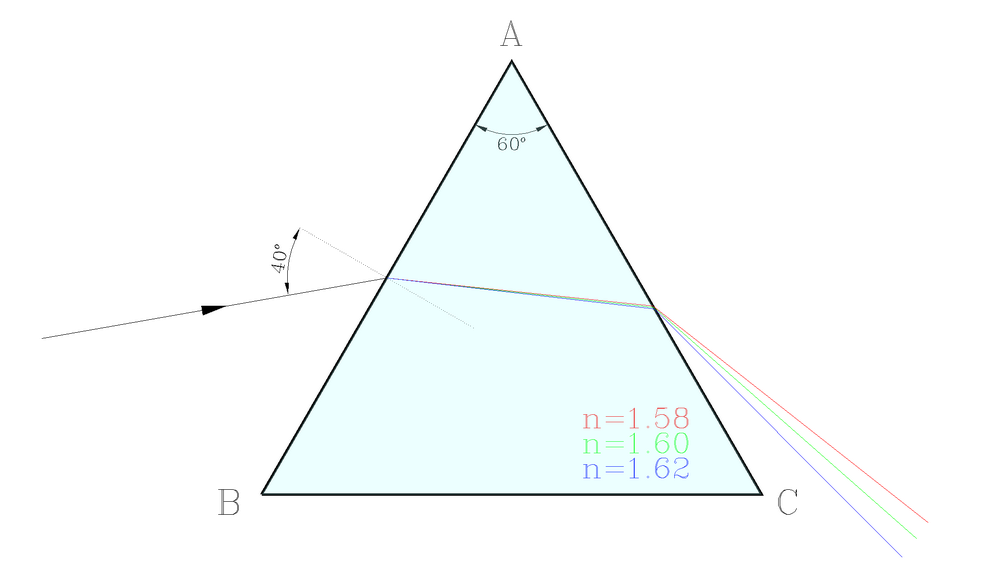

O rază de lumină cade pe o prismă la unghiul de incidență i=40°. Unghiul prismei este A=60° și materialul ei este o sticlă al cărei indice de refracție diferă în funcție de culoare:
nroșu=1.605;
nverde=1.610;
nalbastru=1.615.
a) Determinați unghiul de deviație pentru fiecare culoare.
b) Determinați cu aproximație cu cât s-au îndepărtat între ele razele celor 3 culori, la o distanță de 1m față de prismă.
